不锈钢配电箱的硬性要求

返回列表来源:华益电气 发布日期 2017-02-20 浏览:-

不锈钢配电箱(柜)内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱(柜)的安装方式等必须符合国标、图集、设计图纸具体参数的要求(相应图纸由我方提供),预留的进出线开孔或敲落孔应有相应的密封附件,在进出线装配完毕后能保证达到三级密封要求。配电箱(柜)的焊接、螺栓连接均应牢固,焊缝应均匀、光洁,无焊皮、焊穿、气孔等不良现象;螺栓连接应有平、弹簧垫圈,外露丝扣2-5扣。配电箱(柜)内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

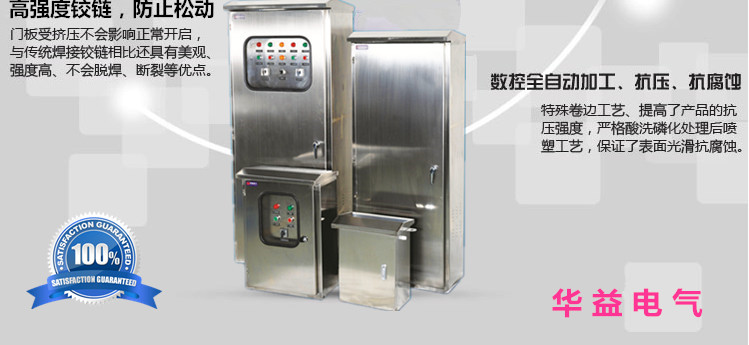

不锈钢配电箱

不锈钢配电箱(柜)的铭牌和电路图:每台配电箱(柜)的铭牌须采用金属制铭牌,铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。铭牌应固定在前面板显见处,具体位置应美观合理,固定要求牢固。箱、柜必须附有主电路图、系统图、原理图、二次控制图等,电路图中各参数要求与实物相一致,并要过塑处理,用2mm厚阻燃性透明板嵌于箱、柜门后,重要控制二次回路也需附图,随配电箱(柜)配套供货。

不锈钢配电箱(柜)的外涂层颜色应根据甲方的要求进行静电喷塑,涂层应附着牢固,颜色均匀,无皱纹、剥落、斑点、漏喷等不良现象,在距离1米处观察无明显色差和反光,表面平整、干净,无凹坑、划痕等损伤现象。箱(柜)中使用的其它有镀层的零部件,也应保证无剥落、斑点、漏镀、生锈等不良现象,外表质量都要达到与上同等要求。箱(柜)内应干净,除应提供给用户的资料和零配件及相应其它国家规范要求的附件外,箱(柜)内不得有杂物、灰尘等。

JP柜

不锈钢配电箱(柜)的机械要求。配电箱箱体选用的钢板厚度不小于1.5mm,配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成,钢板箱门、钢板盘面厚度不小于2.0mm,背板厚度不小于3.0mm,导轨必须结实,配电柜的结构应完整坚固。同时在非落地式配电箱背面的左下角和右上角焊出两个承耳,承耳采用40X4的扁钢,扁钢长度为10CM。
