华益电气产品--GGD柜

返回列表来源:华益电气 发布日期 2016-05-04 浏览:-

产品概述

  GGD柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ,额定工作电压380V。额定工作电流15OA的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。

  GGD柜是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

  GGD柜符合LEC439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备》等标准。

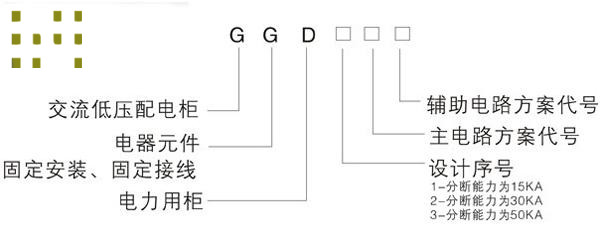

 型号含义


GGD柜使用条件

1.周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。

2.户内安装使用。使用地点的海拔高度不得超过2000m。

3.周围空气相对湿度在最高温度为+4O℃时不超过50%,在较低温度时允许有较大的相对温度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5℃。

5.设备应安装在无剧烈震动和撞击的地方,及不足使电器元件受到腐蚀的场所。

6.用户有特殊要求时可与杭州华益电气协商解决。


结构特征

1.GGD柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔, 当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然风道,达到散热的目的。

2.GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

3.GGD柜门用转轴活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有一根自动发泡密封条,关门时门与构架之间的嵌条有一定压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

4.GGD柜装有电器元件的仪表门用多股软铜线与构架连接。柜内的安装件与构架间用滚花螺钉连接,整个构成完整的接地保护电路。

5.GGD柜体面漆选用7035表烘漆,附着力强,质感好,不会掉漆。

6.GGD柜体顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

7.GGD柜体的防护IP30,用户也可根据使用环境的要求在IP20—IP40之间选择。

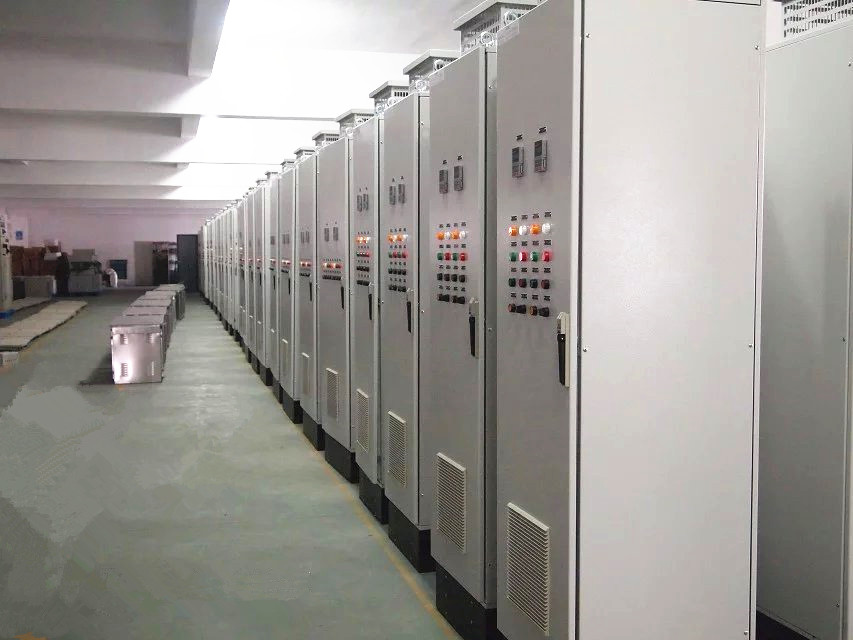

GGD柜 (2).jpg

   杭州华益电气有限公司成立于1993年,是一家的集研发、设计、生产于一体的配电箱生产厂家。公司所生产的配电箱、配电柜广泛应用在各大房产公司项目中,并受到广泛好评。华益电气的产品涵盖普通的PZ30到高低压成套配电柜,同时户内箱满足客户明装暗装的不同安装需求,真切从客户角度出发,一体化设计,让客户能够省心、放心。咨询热线:400-1809-668,官网:http://www.hzh1.com
