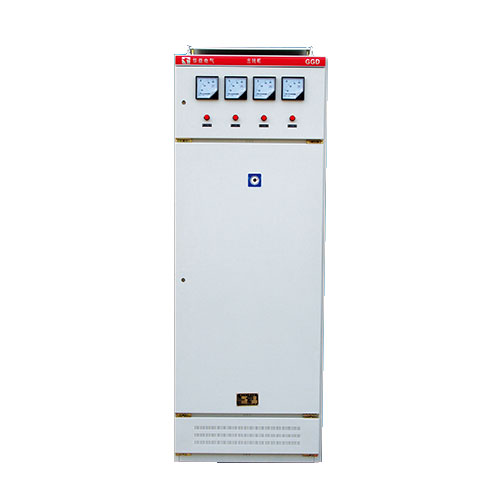

低压开关柜配线注意事项

返回列表来源:华益电气 发布日期 2018-07-23 浏览:-

 低压开关柜接线不能紧紧地贴在金属板上,线穿过开孔是得用防护措施,各个端子接的线不能超过两条,固定线时应该整齐美观牢固。需要捆绑,捆绑线束之间的距离不能大于100毫米,水平线束固定之间的距离不能大于300毫米,垂直线束固定之间的距离不能大于400毫米。


 低压开关柜电气连接必须连接紧固,接触好,没有松动等情况,必须按照二次施工图纸进行布线,布线应该没有错误,线本身没有损伤,每个接线端子尽量接一条导线。

 1、查看绝缘体应无裂纹;

 2、检查紧固件应无松动、脱落;

 3、每个端子接线不得超过两根;

 4、按二次接线图进行施工,接线正确;

 5、配线整齐、美观、导线绝缘应良好、无损伤;

 6、导线弯曲半径应大于导线直径的两倍;

 7、当悬挂线束未固定长度超过300mm时,应固定导线;

 8、检查电气连接部分应连接牢固,接触好,无松动现象;

 9、线束不得紧贴金属板敷设,线束穿过钢板孔时采取防护措施;

 10、用剥线去导线绝缘层,钳口与线径配合适当不得损伤钱芯;

 11、每个接线端子应只接一根导线,最多不超两根(只有当端子或接线柱是为接两根导线而专门设计的才允许接两根导线);

 12、采用线束布线时,固定线束应横平竖直布置,并捆扎和固定。捆扎间距不宜大于100mm,水平线束固定间距不宜大于300mm,垂直线束固定间距不宜大于400mm

 13、线束穿越金属孔或在过门处、转角处,应在线束穿越部分缠上胶带。过门处胶带要求缠2-3层,长度约60mm,其他位置则视情况而定,应保证孔的两侧胶带各留有20mm以上的裕量。
