高低压配电箱检验标准

返回列表来源:华益电气 发布日期 2016-08-01 浏览:-

华益电气网销部为大家介绍一下配电柜的验货以及安装;
  最近发现了一个问题,就是客户购买了配电箱之后配电箱生产厂家将货送到现场,客户不晓得到底该怎样的验货,问题都在使用进程中呈现了,给双方造成了一些不必要的麻烦,所以今天在这里介绍一下配电箱到底应当怎样的验货。

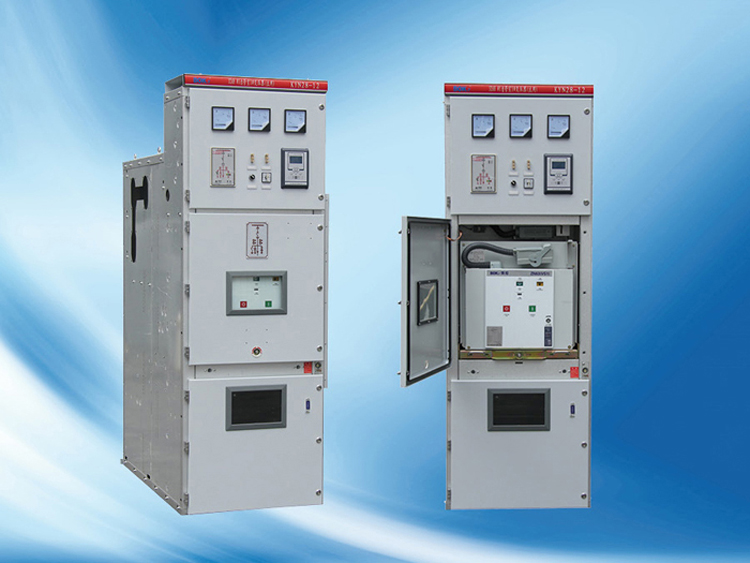

高压环网柜

  首先看验货,拆开包装,要依照设计图及仿单细心核查于数量、规格,检查一下是不是符合请求,有没有破坏、锈蚀情况,检查附件及备件是不是齐全。开箱后还要检查一下出厂的合格证、仿单以及内部接线图等技术资料文件。高压配电柜开箱后,依据设计图纸将配电柜编号,顺次搬入变电所内安装位置上。
  配电柜安置在槽钢上之后,应用薄垫铁将高压柜粗调水平,再以其中1台为基准,调剂其余,使全部高压柜盘面1致,间隙均匀。螺栓固定后,柜之间维持213~缝隙,最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。为了美观,焊缝要焊在柜子内侧,且不少于4处,每一处长801100~。


  连接母线。配电柜上的主母线、仪表由开关厂配套提供,也可以在施工现场按设计图样制作。主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接,在母线连接面处应涂上电力复合脂,螺栓的拧紧程度以及连接面的连接状况,由力矩扳手按规定力矩值拧紧螺栓来节制。

  手车式配电柜的安装。与固定式柜的安装法子基本相同,不同之处是为了保证手车的互换性。每一个手车式的动触头必需调剂1致,行将动、静触头中心调剂1致并接触紧密,以保证互换性。检查配电柜二次回路的插头以及辅助触头,焊接可靠。电气或者机械闭锁装置正确,使手车在合闸位置时不能拉出。安全隔板开闭灵便,能够随手车的进出而动作。手车的接地装置与配电柜固定框架间接触要优良。柜内节制电缆固定坚固,不影响手车挪动。
    电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定:连接紧密、牢固,维护接地线截面选用正确,需防腐的部份涂漆均匀无遗漏。路线走向公道,色标准确,涂刷后不污染装备以及建筑物。检查配电柜“5防”连锁,功能齐全可靠。
大概流程是电器元件的安装位置与设计图纸符合,且安装牢固靠得住;
 1. 1次线剖面积合乎图纸请求;
 2. 1次线铜排连署处镀锡办理,且接触面积合乎请求;
 3. 1次线连署螺丝紧固靠得住,接触电阻合乎请求;
 4. 相序布置:正面看,从左到右、从上到下、从远到近为A、B、C;
 5. 电气间隙大于10mm,爬电距离大于25mm;
 6. 地排以及零排要按图纸安装;
 7. 各种微记粘帖齐备、不错;
 8. 开关分合操作灵便靠得住,无阻止;
 9. 二次线的接线与设计图纸符合,通电尝试无误;
 10. 工频耐压:2kV/1min, 不闪络,不击穿。

  华益电气始终坚持打造品质配电箱的理念,您看不到细节我们一直在用心,您看到的品质,我们一直坚持合作热线:400-1809-668!
