配电箱(柜)的技术要求您懂么

返回列表来源:华益电气 发布日期 2017-11-03 浏览:-

今天由杭州配电箱生产厂家—华益电气来和大家详谈一下配电箱(柜)的技术要求。

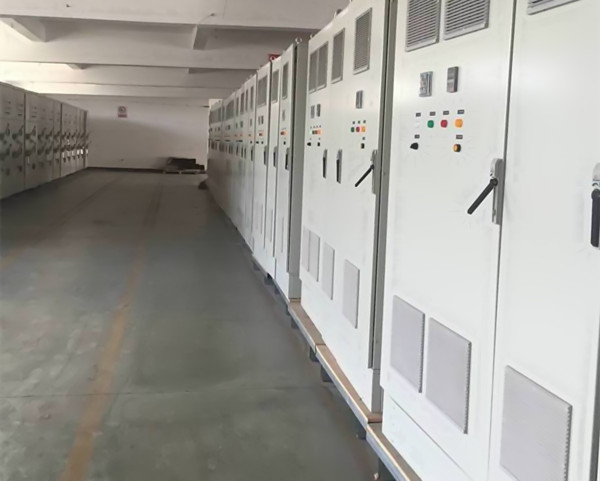

一、配电箱(柜)的机械、外观要求:

1、配电箱(柜)的颜色暂定为驼灰,以提供的样品或色卡为基准,涂层应根据甲方的要求进行静电喷塑,涂层应附着牢固,颜色均匀,无皱纹、剥落、斑点、漏喷等不良现象,无明显色差。箱(柜)中使用的其它有镀层的一个零部件,也应保证无剥落、斑点、漏镀、生锈等不良现象。箱(柜)内不得有杂物、灰尘等。

2、配电箱箱体选用的冷轧钢板厚度不小于1.5mm,配电柜柜体选用不小于2.0mm厚度的冷轧钢板,经酸洗、磷化、钝化、喷塑而成。

3、箱(柜)内部元器件接法与装配布臵的合理、进出线预留孔洞的数量、大小、形状及箱(柜)的一个安装方式等必须符合国标、图集、设计图纸具体参数的一个要求,预留的进出线开孔或敲落孔应有相应的密封附件,在进出线装配完毕后能保证达到三级密封要求。

4、配电箱(柜)的焊接、螺栓连接均应牢固,焊缝应均匀、光滑,无焊渣、焊穿、气孔等不良现象;螺栓连接应有平、弹簧垫圈,外露丝扣2-5扣。配电箱(柜)内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

5、箱(柜)的活动部件启闭灵活,在开闭过程中不得损坏涂层或镀层,开启角度不小于90°,门铰链采用金属镀铬,当门长大于1.2米时装设三个铰链,小于1.2米时可采用两个,配电箱(柜)的门与门、门与壳体之间的缝隙均匀一致,缝隙差小于1mm,缝长大于1米时,均匀差不大于1.5mm。

6、每台配电箱(柜)的铭牌须采用金属制铭牌,铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。铭牌应固定在前面板显见处,具体位臵应美观合理,固定要求牢固。箱、柜必须附有主电路图、系统图、原理图、二次控制图等,各箱(柜)的一、二次电气原理图要求过塑处理,嵌于箱、柜门后,便于以后检修使用。

7、所有箱、柜门锁均为暗锁,门锁应牢固可靠,在锁上后不应有明显的晃动,配电箱锁采用通用钥匙铜芯锁,配电柜锁采用通用钥匙弹启式铝本色锁;电表箱总开关室和电表室各焊接出一个可以挂明锁的锁环。


 二、电气性能的要求:

1、配电箱主要电气元件选用施耐德。详细要求:塑壳开关选用:施耐德的NSX系列;微型断路器:选用施耐德的easy9系列,微型漏电断路器选用DPNvigil系列;双电源开关统一选用深圳泰永TBBQ3系列;防火漏电断路器按图纸设计选用;浪涌保护器、接触器、继电器等辅助元器件可选用正泰或德力西品牌。

2、低压开关柜生产厂家必须提供准确无误的开关柜一次、二次接线图,柜内主要元器件的检测报告及产地、产品合格证,成套产品的检验报告、合格证、安装使用说明书。小型配电箱内有足够的排线空间,独立的零线地线接线柱。

3、配电箱、柜总开关到分开关要用铜排连接(不能有裸露导体)并符合规范验收要求,不能用铜线连接;所有可独立打开的箱、柜内不允许有外露导电体,如有外露导电体等不安全因素,必须增加防护措施。

4、所有的箱(柜)均应在箱(柜)结构上焊接有主接地端子,主接地端子应与接地箱(柜)内的最大接地导线匹配,并要求在接地端子处做出规范要求的接地端子标志,且保护接地系统的母线在全长范围内均应做黄绿双色并有PE字母标识;所有活动门、带电导体的金属板、装有36V以上电器的门、盖板等导电部件必须用裸编织铜线与箱体上的接地端子进行可靠的连接,接地系统中使用的裸编织铜线两端要压接铜接线端子并进行搪锡的一个处理,对容易直接接触到的导电部分,要求将带电部分进行绝缘或用挡板、隔板等进行防护处理。

三、箱柜内的配线安装

1、母线须为高导电率、电镀锡、矩形实心裸铜排制成,母线弯曲处不准有裂纹,表面不得有压痕、凹坑、毛刺等缺陷;母线涂层应均匀,无流痕、刷痕、皱纹等缺陷。相色的要求和相序的排列方式符合国家标准;母线在箱(柜)内的排列要求层次分明、美观合理,相色标的位臵应整齐一致;使用的紧固螺栓要求镀铬,外露丝扣3-5丝,搭接要平整、自然,连接紧密可靠并有防松措施;后期安装接线用紧固件应配臵齐全;绝缘导线与母线进行连接时必须压接铜接线端子并搪锡。

2、绝缘导线的配线要求:绝缘导线应根据图纸中给定的选取,绝缘等级符合GB50303-2002的要求;绝缘导线的连接应采用符合JB2436标准的冷压铜质接线端子进行连接,并要求采用专用压接工具压合。导线在箱(柜)内走向合理,固定牢固美观,同一端子上不应超过二根导线,端子上的螺丝钉应配臵齐全,同时预留适量备用端子孔。导线的两端要求有清晰、牢固的打印编号,编号应与所提供的电路原理图、控制图一致。接零母线和保护接零母线上必须预留接线用螺栓,数量不得少于该箱(柜)中回路数量,并有齐全的连接用螺栓等配件。

3、电气连锁的要求:本工程中的双电源供电的配电柜和配电箱,要求进行电气联动,电气联动装臵必须动作灵敏可靠,部分断路器采用分励脱扣机构,其相应的连接线应接至接线端子,并要有明确的标记。

4、配电箱(柜)的防护要求:配电箱的防护等级达到IP44;配电柜的防护等级达到IP45。

5、配电箱柜的试验要求:配电箱、柜的装配和试验必须符合GB50171-1992《电气装臵安装工程盘、柜和二次回路结线施工及验收规范》和GB7251.1-2005《低压成套开关设备和控制设备试验规范》等相关国家规范、标准进行各种电气性能的检、试验并由厂家将各项检、试验数据及有效的检、试验报告提供给甲方、监理。

6、其它未提及的配电箱柜的电气性能均应能满足《建筑电气工程质量验收规范》GB50303-2002、《电气装臵安装工程低压电气施工及验收规范》GB50254-1996、《低压成套开关设备基本试验方法》GB9466.1-1997等相应国家规范、标准的要求。

7、配电箱(柜)必须严格按照图纸上的参数和要求进行生产,如有变更则按照变更后的图纸进行生产。配电箱(柜)生产前必须提供配电箱色卡供甲方、监理、施工单位选色,色卡确定后方可进行生产。

  杭州华益电气是一家生产配电箱、配电柜的厂家,公司有25年生产经验和企业文化,欢迎各界同仁前来洽谈,合作热线0571-89362777.
