星三角启动器在控制柜内安装的注意事项

返回列表来源:华益电气 发布日期 2017-04-06 浏览:-

星-三角(Y-△)启动器安装在星三角启动控制柜中的的启动控制器,此控制柜由此得名。星三角启动器实际上是一个降压启动器,启动器在启动时将电动机的定子绕组接成星形,待带动及转速升至接近额定转速时,再改接成三角形,以减小启动电流。这种启动方法可使每相定子绕组所受的电压在启动时降低到额定电压的1/,其电流为直接启动的1/3。由于启动电流的减小,启动转矩也同时减小到直接启动的1/3,所以星三角启动方法只能工作在空载或轻载启动的场合。

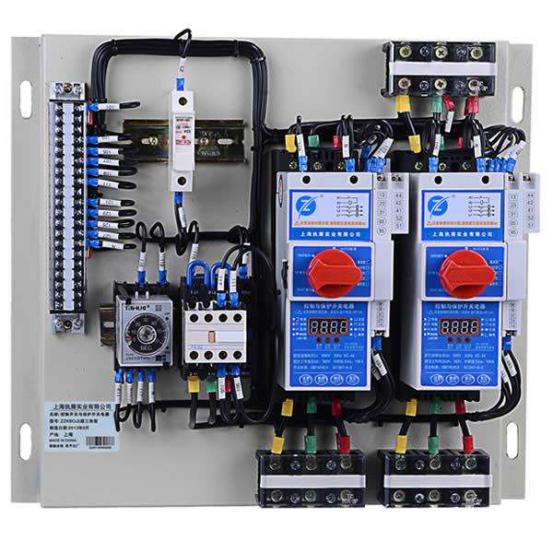

星三角启动器在控制柜内安装的注意事项 图片1

星三角启动器

星三角启动器应如何安装,关系到之后星三角启动器的操作和使用,甚至影响到星三角控制柜所控制的电气设备是运作。所以接下来我们讲一下在星三角启动器安装过程中的注意事项。

1.启动器的接线应正确;电动机定子绕组正常工作时应为三角形接线。

2.手动操作的星三角启动器,应在电动机转速接近运行转速时进行切换;自动转换的启动器应按电动机负荷要求正确调节延时装置。

3.启动器触头压力应符合产品技术文件规定,操作应灵活。

4.启动器应垂直安装,安装必须牢固。安装位置要便于操作和维修。

5.新安装的油浸式星三角启动器要灌入合格的绝缘油。在灌油前,应将启动器内及油槽内清扫干净,油槽内应干燥无水分。线圈绝缘应良好,用500v兆欧表测量其绝缘电阻,应不小于0.5MΩ,油面不得低于标定的油面线。

6.启动器外壳必须可靠接地(接零)。

7.热继电器根据所控制电动机整定正确。

8.安装完毕,必须进行试验,并检查失压脱扣是否良好。

9.带负荷运行后再次全面检查星三角启动控制柜是否有以上的响声和振动,是否有烧焦的味道,仪表指示是否正确,交流接触器、继电器等触头和铁心吸合是否良好。用钳型电流表测试运行电流是否正常。经24h正常运行后无问题,方可正式投入使用。
